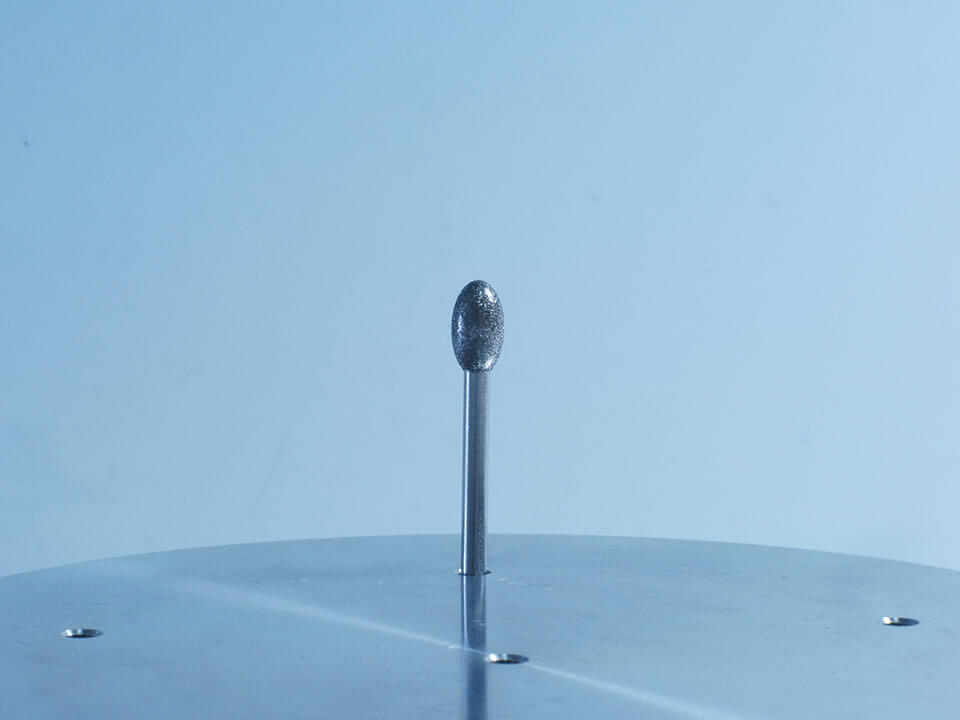

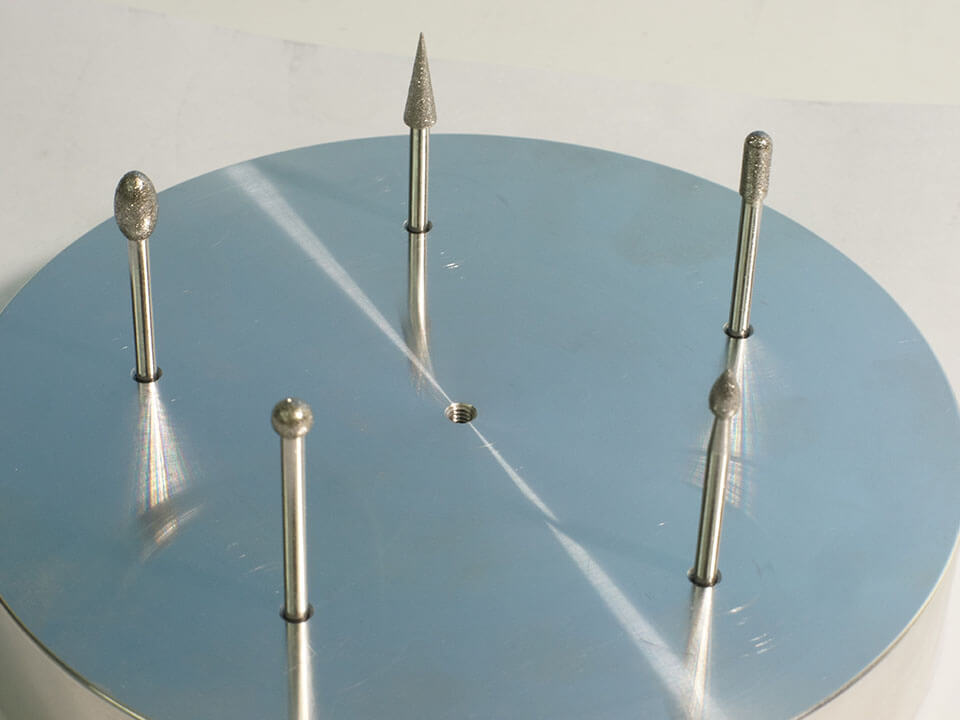

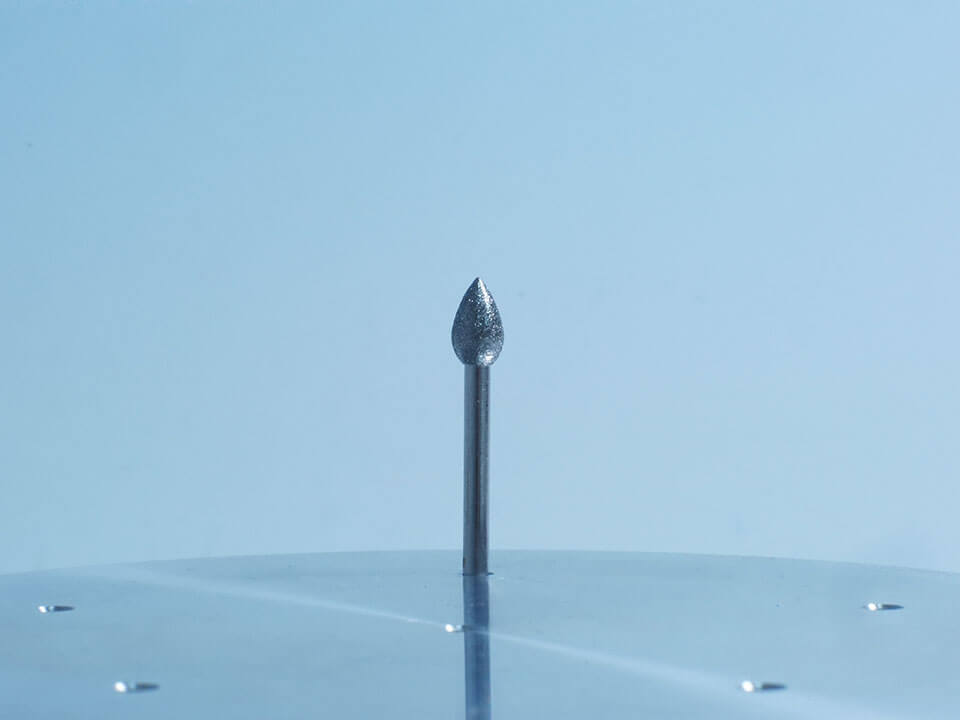

BM 系列 鑽石磨棒
(柄徑 ø3.0mm)
BM 系列 - 柄徑 ø3.0mm
產品特色
- 豐富的形狀組合，符合不同加工需求，適合搭配氣動刻磨機或電動手機使用。 並可依客戶需求訂製特殊規格，亦提供CBN磨料可供選擇。
- 柄徑：Ø3.0mm (BM)，Ø3.175mm (BL)，全長：45mm
單位 : mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 編號 | 10A | 15A | 20A | 25A | 30A | 35A | 40A | 50A | 60A | 10C | 15C | 20C | 25C | 30C |
| ØD | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 1 | 1.5 | 2 | 2..5 | 3 |
| T | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 8 | 8 | 8 | 8 | 10 |
| 粒度 | #150 | #150 | #120 | 120# | #120 | #120 | #120 | #100 | #100 | #150 | #150 | #120 | #120 | #120 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 編號 | 35C | 40C | 50C | 60C | 20T | 30T | 30V | 13R | 14R | 15R | 20R | 30R | 20P | 30P |
| ØD | 3.5 | 4 | 5 | 6 | 2 | 3 | 3 | 1.2 | 1.5 | 1.5 | 2 | 3 | 2 | 3 |
| T | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 16 | 13 | 10 | 12 | 14 | 12 | 15 |
| 粒度 | #120 | #120 | #100 | #100 | #120 | #120 | #120 | #150 | #150 | #150 | #150 | #120 | #150 | #150 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 編號 | 40P | 50P | 60P | 20F | 30F | 40F | 50F | 60F | 30J | 40J | 50J | 60J | 10B | 15B |
| ØD | 4 | 5 | 6 | 2 | 3 | 4 | 5 | 6 | 3 | 4 | 5 | 6 | 1 | 1.5 |
| T | 15 | 15 | 13 | 10 | 12 | 10 | 10 | 12 | 14 | 9 | 10 | 13 | - | - |
| 粒度 | #150 | #150 | #150 | #120 | #120 | #120 | #100 | #100 | #120 | #120 | #120 | #100 | #200 | #150 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 編號 | 20B | 25B | 30B | 40B | 50B | 60B | 80B | 30Q | 40Q | 50Q | 60Q | 20S | 30S | 40S |
| ØD | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 3 | 4 | 5 | 6 | 2 | 3 | 4 |
| T | - | - | - | - | - | - | - | 5 | 7 | 9 | 10 | 4 | 6 | 8 |
| 粒度 | #150 | #120 | #120 | #120 | #100 | #100 | #100 | #120 | #120 | #100 | #100 | #120 | #120 | #120 |
綜合組裝
BMS-30 : 30支組
組裝內容如下 :
BM-10A, 15A, 20A, 25A, 30A, 35A, 40A,
50A, 20B, 30B, 50B, 15C, 20C, 25C,
30C, 35C, 40C, 50C, 20P, 30P, 15R,
20R, 30R, 30S, 20F, 30F, 50F, 20T, 30T, 30V.
組裝內容如下 :
BM-10A, 15A, 20A, 25A, 30A, 35A, 40A,
50A, 20B, 30B, 50B, 15C, 20C, 25C,
30C, 35C, 40C, 50C, 20P, 30P, 15R,
20R, 30R, 30S, 20F, 30F, 50F, 20T, 30T, 30V.
BMS-20 : 20支組
組裝內容如下 :
BM-10A, 15A, 20A, 25A, 30A, 35A, 15C,
20C, 25C ,30C, 20P, 30P, 15R, 20R,
30R, 20B, 30B, 20F, 30F, 20T.
組裝內容如下 :
BM-10A, 15A, 20A, 25A, 30A, 35A, 15C,
20C, 25C ,30C, 20P, 30P, 15R, 20R,
30R, 20B, 30B, 20F, 30F, 20T.
BL 系列 : Ø1/8" 柄
BL系列 : 所有BM系列磨棒均可以改成 Ø1/8"柄，請指明訂購
BLS-30 及 BLS-20 為標準庫存品之 Ø1/8”柄磨棒，其內容物與 BMS-30 及 BMS-20 相同，只有柄徑不同。
