產品特色

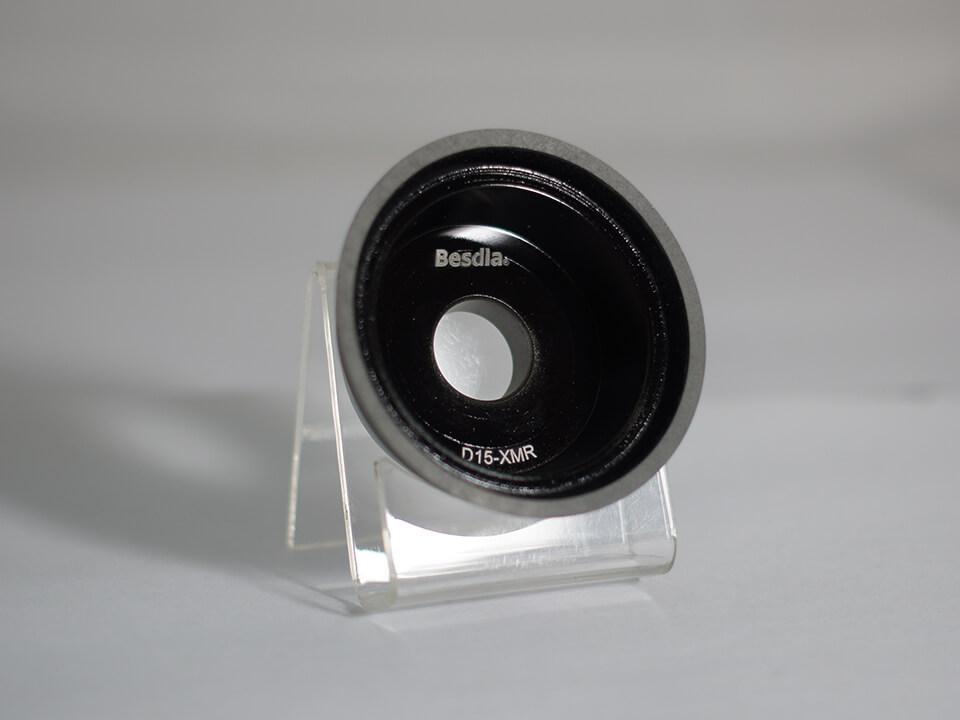

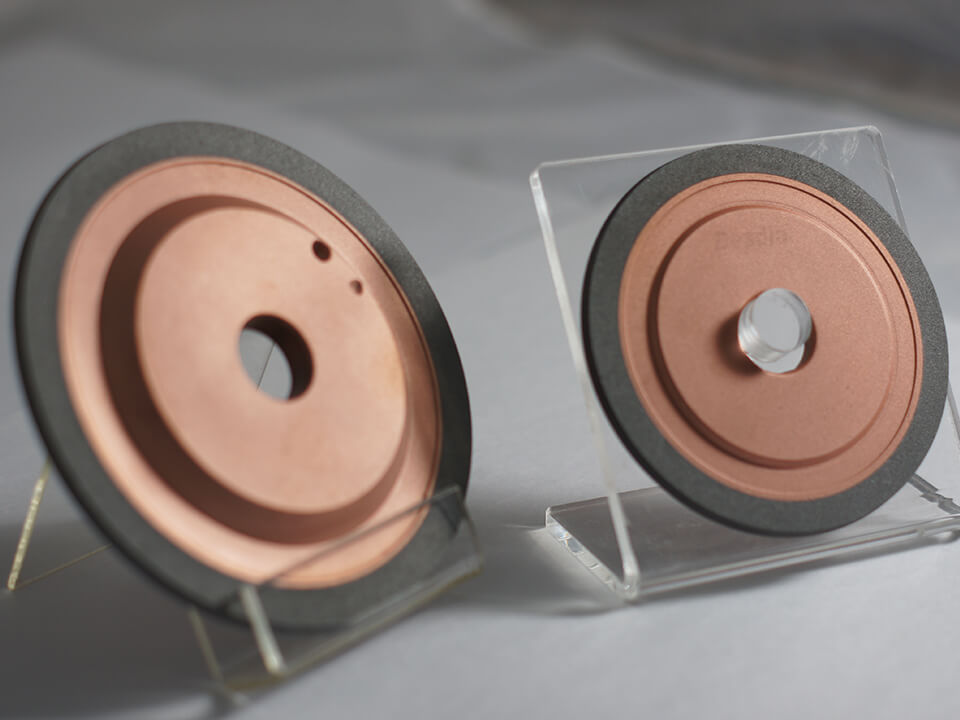

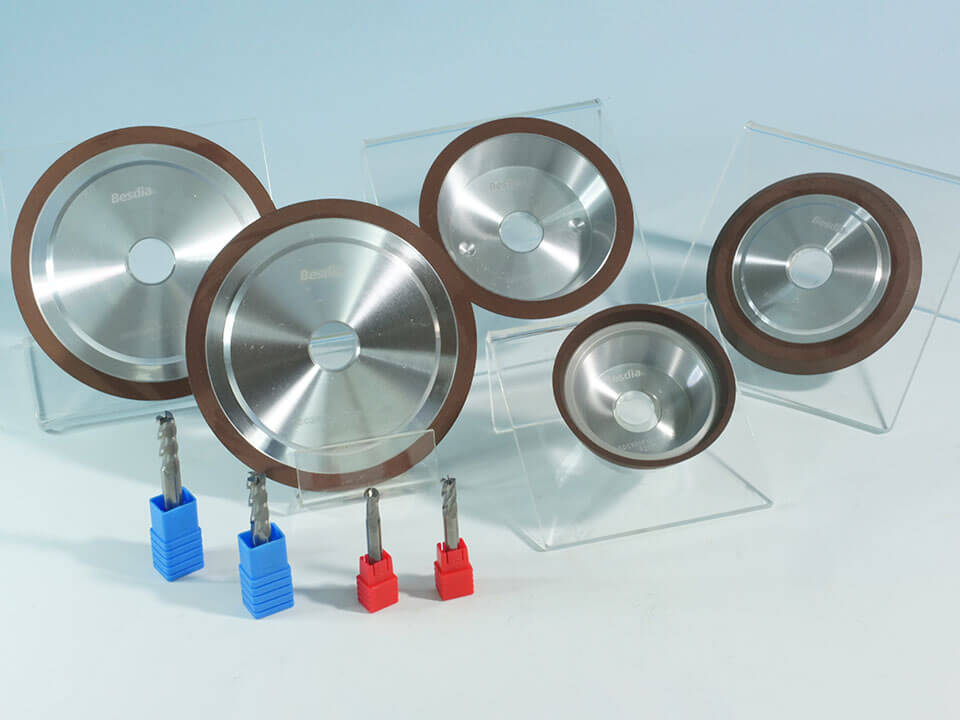

複合式鑽石與氮化硼砂輪
  • 複合式砂輪具有金屬結合的強度高、散熱性好、耐熱性佳,形狀保持力好,又保留了樹脂結合的鋒利性。
    在磨料保持力、產品壽命、耐熱散熱性以及砂輪強度,均較Phenolic Resin砂輪更為優異。主要運用於五軸CNC刀具研磨機、鋸片自動研磨加工。
複合式砂輪應用與加工材質

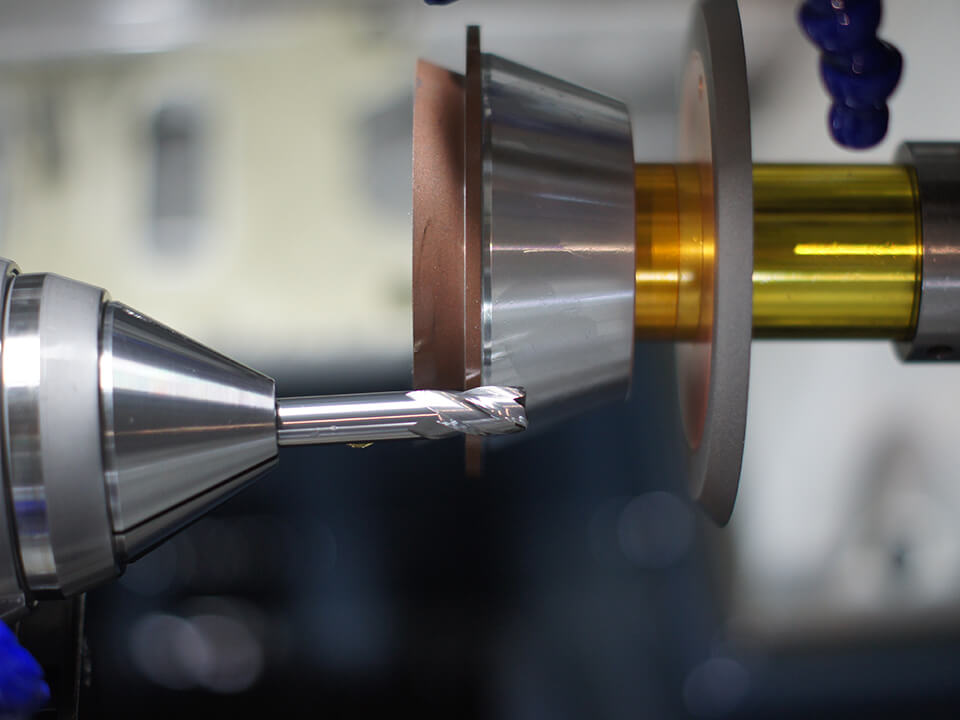

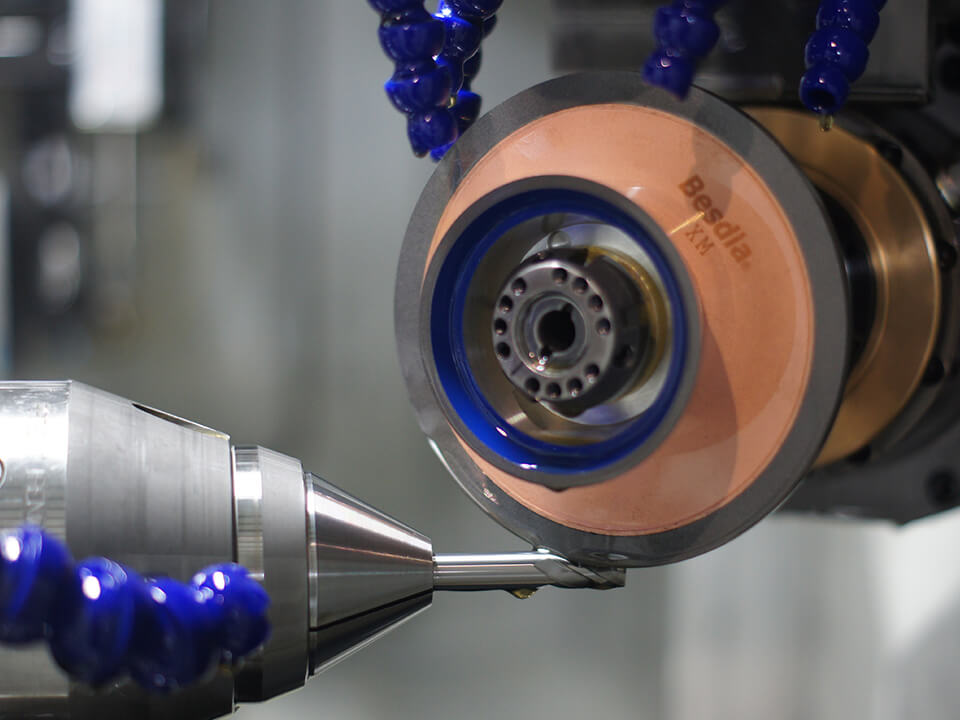

  • 專用於CNC五軸工具磨床鎢鋼銑刀,強力開槽及研磨用另可用於其他硬脆材料及高速鋼或熱處理材料等研磨加工。

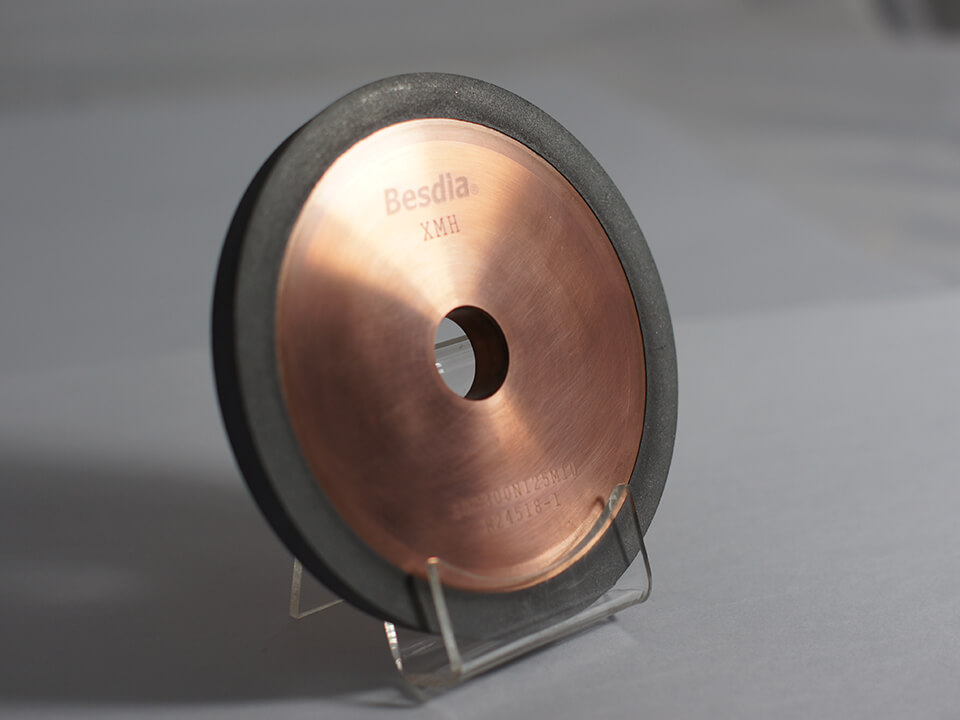

XM複合式結合法強力開槽-刀具研磨砂輪

具有金屬結合的強度高、散熱性好、耐熱性佳,完美的形狀保持力,非常適合做深切剖溝,擁有超高的加工效率與穩定性。在加工效率、產品壽命、耐熱散熱性以及砂輪強度,均能與目前近各大品牌進口砂輪比較。主要運用於五軸CNC刀具研磨開槽。

  • 超效率 : 卓越的切削力, 單次進刀可達3mm以上, 大幅提高加工效率。
  • 超耐用 : 充分發揮複合式結合法優勢, 砂輪形狀保持度良好, 適合長時間無人加工。
  • 超節能 : 切削力與形狀保持雙重利多, 使主軸附載降低, 不用常修銳砂輪, 達到節能效益。
  • 超性價 : 台灣製造、進口品質, 價格極具競爭力, 為公司節省耗材支出。

技術資料 / 實測報告

砂輪品牌 一品鑽石工業股份有限公司
砂輪型號 Besida-XMH 磨料規格 SD300
配方編碼 XM-D54 砂輪規格 125D-10X-5U-8T-20H

砂輪同心度 (使用前) 5um 砂輪使用線性距離 (剖溝) 84m
砂輪R角 (使用前尺寸) R0.09 砂輪R角使用後尺寸 R0.25

測試機型 Walter Helireinic Vision 400L 研磨參數 (S) S=16.5(2520RPM)
工件外徑 Ø10mm 研磨參數 (F) F=80(662mm/min)
螺旋角度 / 有效長度(刃長) 35 Degree / 25~50mm 工件材質 / 名稱 K44/AF312 / 鎢鋼圓棒
總測試數量 650支 剖溝深度 1.85mm (單次進刀)
主軸負載曲線圖
